尊敬的客户：
您好！我司秉承“让轴承加工轻松起来”的企业使命，坚持“正直诚信、求实创新、和谐共享、致远”的价值理念，通过大量客户调研、技术研发、国内外专家论证，推出了新一代轴承套圈磨床及滚子超精设备。
我司发起首届主题为 “风起洛阳、智慧共享”的观摩和磨削验证活动，现推出两款数控套圈内表面磨床和一款通过式超精机床，诚邀您观摩、测试，共同见证我们的成果。携手推动轴承工艺创新及装备提升，助力轴承工业发展；您的参与就是对我们的支持；您的指导意见就是我们前进的动力。
活动机型及试件类型
Movable model and test piece type
|
序号 |
设备名称 |
加工范围 |
试件类型 |
|
1 |
半自动数控球轴承内表面磨床 |
Φ40-Φ160mm |
单、双列球轴承外圈沟道内圆内径、角接触轴承 |
|
2 |
全自动数控圆柱、圆锥滚子轴承内表面磨床 |
Φ60-Φ180mm |
|
|
3 |
通过式超精机 |
Φ10-Φ50mm |
|

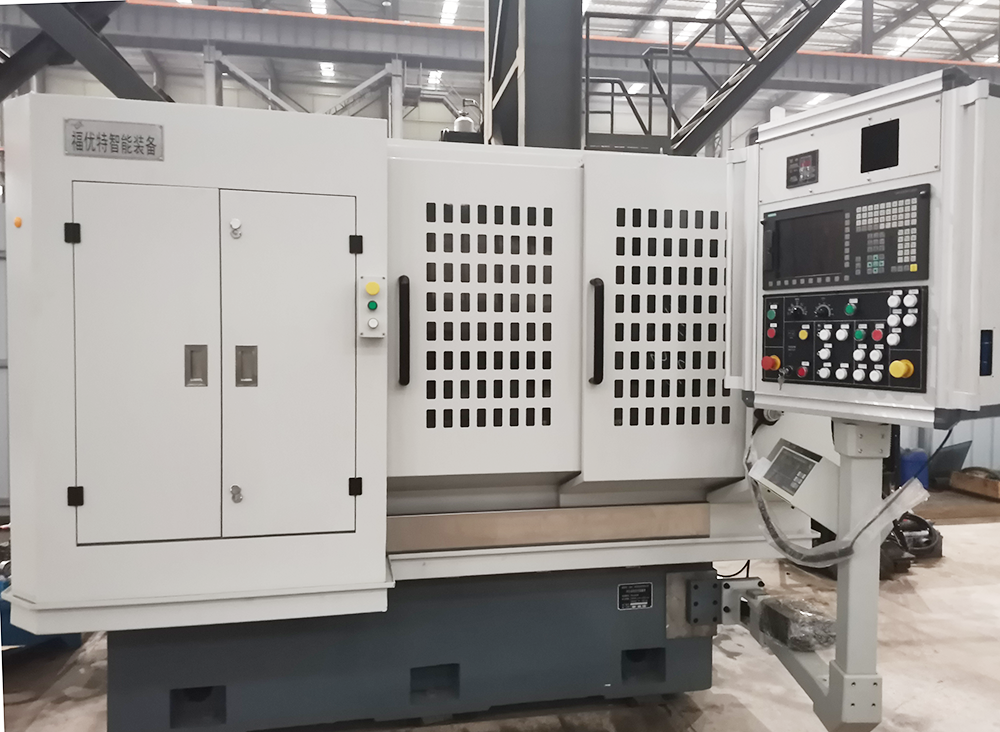

半自动数控球轴承内表面磨床
Semi automatic CNC ball bearing inner surface grinder
设备名称：半自动数控球轴承内表面磨床
功能介绍：内径、圆锥（对数双曲线）、圆柱（对数双曲线）、双列圆柱（凸度）、双列圆锥（凸度）、深沟球、角接触、沟坡一次磨、球面、桃型沟

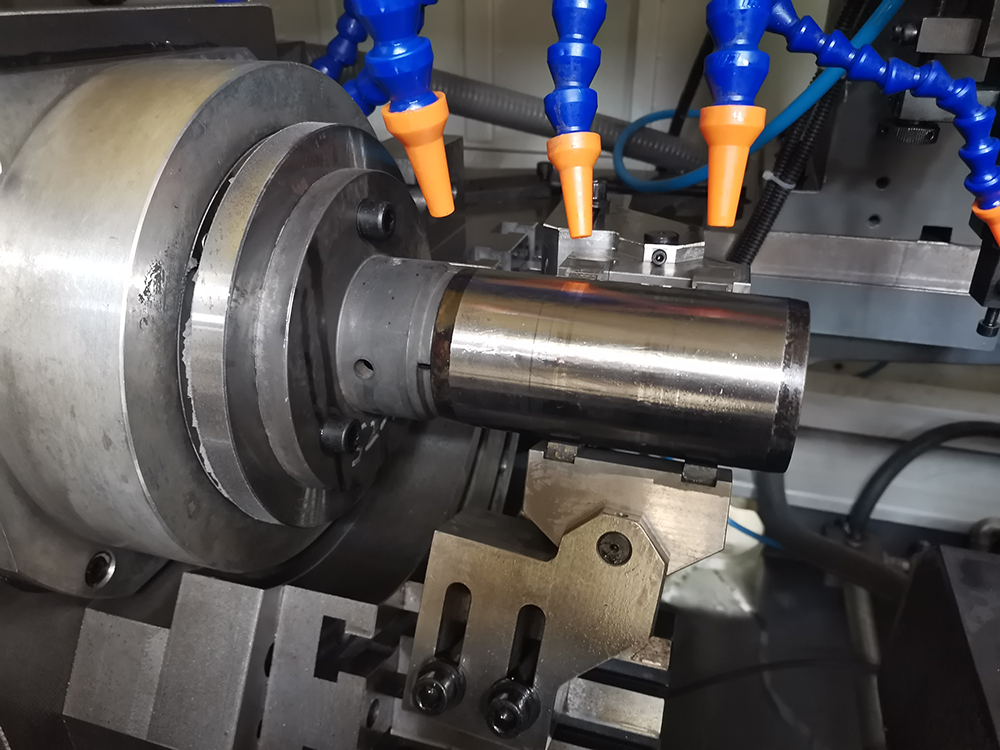

数控内圆磨床-磨削图
FB-N220K加工范围
|
参数 |
加工范围 |
|
工件外径（mm） |
Φ45～Φ220mm |
|
磨削内径（mm） |
Φ40～Φ160mm |
|
工件宽度（mm） |
20～220 mm（磨削宽度20～80 mm） |
|
工件R（mm） |
R20～120mm |
|
工件重量 |
3kg
|
§
FB-N220K机床性能(以下为内径Φ50mm试件精度) 单位：mm
|
磨床功能 |
尺寸散差 |
椭圆 |
圆度(2-15) |
垂直差 |
直线度/沟型（Pt） |
平行差 |
沟位 |
锥度 |
粗糙度Ra |
|
内径 |
0.003 |
0.001 |
0.0005 |
0.001 |
0-1.5μm |
/ |
/ |
0.001 |
0. 25μm |
|
圆锥（对数双曲线） |
0.003 |
0.001 |
0.0005 |
0.001 |
0-15μm |
/ |
/ |
0.001 |
0. 2μm |
|
圆柱（对数双曲线） |
0.003 |
0.001 |
0.0005 |
0.001 |
0-15μm |
/ |
/ |
0.001 |
0. 2μm |
|
双列圆柱（凸度） |
0.003 |
0.001 |
0.0005 |
/ |
0-15μm |
/ |
/ |
/ |
0. 2μm |
|
双列圆锥（凸度） |
0.003 |
0.001 |
0.0005 |
0.001 |
0-15μm |
/ |
/ |
0.001 |
0. 2μm |
|
深沟球 |
0.003 |
0.001 |
0.0005 |
/ |
0-1.5μm |
0.001 |
±0.005 |
/ |
0. 2μm |
|
角接触 |
0.003 |
0.001 |
0.0005 |
/ |
0-1.5μm |
0.001 |
±0.005 |
/ |
0. 2μm |
|
沟坡一次磨 |
0.003 |
0.001 |
0.0005 |
/ |
0-1.5μm |
0.001 |
±0.005 |
/ |
0. 2μm |
|
球面 |
0.003 |
0.001 |
0.0005 |
/ |
0-1.5μm |
0.001 |
±0.005 |
/ |
0. 2μm |
|
桃型沟 |
0.003 |
0.001 |
0.0005 |
/ |
/ |
0.001 |
±0.005 |
/ |
0. 2μm |

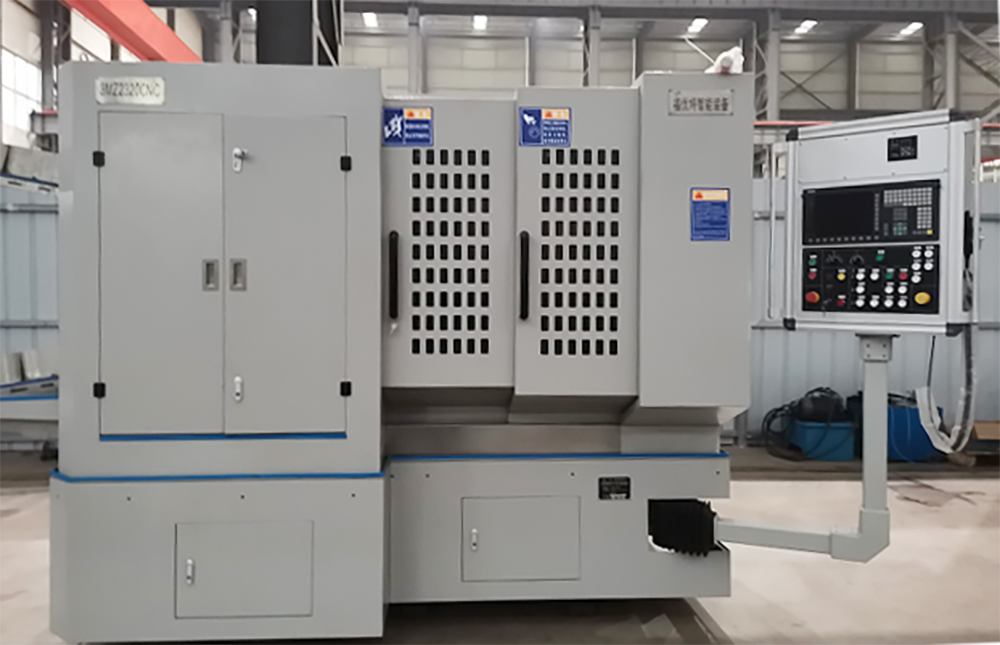

全自动数控圆柱、圆锥滚子轴承内表面磨床
Semi automatic CNC ball bearing inner surface grinder
设备名称：全自动数控圆柱、圆锥滚子轴承内表面磨床
功能介绍：内径、圆锥（对数双曲线）、圆柱（对数双曲线）、双列圆柱（凸度）、双列圆锥（凸度）
3MZ2320CNC加工范围（均配置的THK品牌C1丝杠）
|
参数 |
加工范围外圈 |
|
工件内径 |
Φ60～φ180mm |
|
工件外径 |
Φ80～φ200mm |
|
工件宽度 |
20～70mm |
|
工件滚道及挡边角度 |
0°～30° |
|
工件重量 |
2Kg |
§ 2320机床性能 单位：mm
|
磨床功能 |
尺寸散差 |
椭圆 |
圆度(2-15) |
垂直差 |
直线度/沟型（Pt） |
锥度 |
粗糙度Ra |
|
内径 |
0.006 |
0.001 |
0.0005 |
0.001 |
0-1.5μm |
0.001 |
0. 25μm |
|
圆锥（对数双曲线） |
0.006 |
0.001 |
0.0005 |
0.001 |
0-15μm |
0.001 |
0. 2μm |
|
圆柱（对数双曲线） |
0.006 |
0.001 |
0.0005 |
0.001 |
0-15μm |
0.001 |
0. 2μm |
|
双列圆柱（凸度） |
0.006 |
0.001 |
0.0005 |
/ |
0-15μm |
/ |
0. 2μm |
|
双列圆锥（凸度） |
0.006 |
0.001 |
0.0005 |
0.001 |
0-15μm |
0.001 |
0. 2μm |

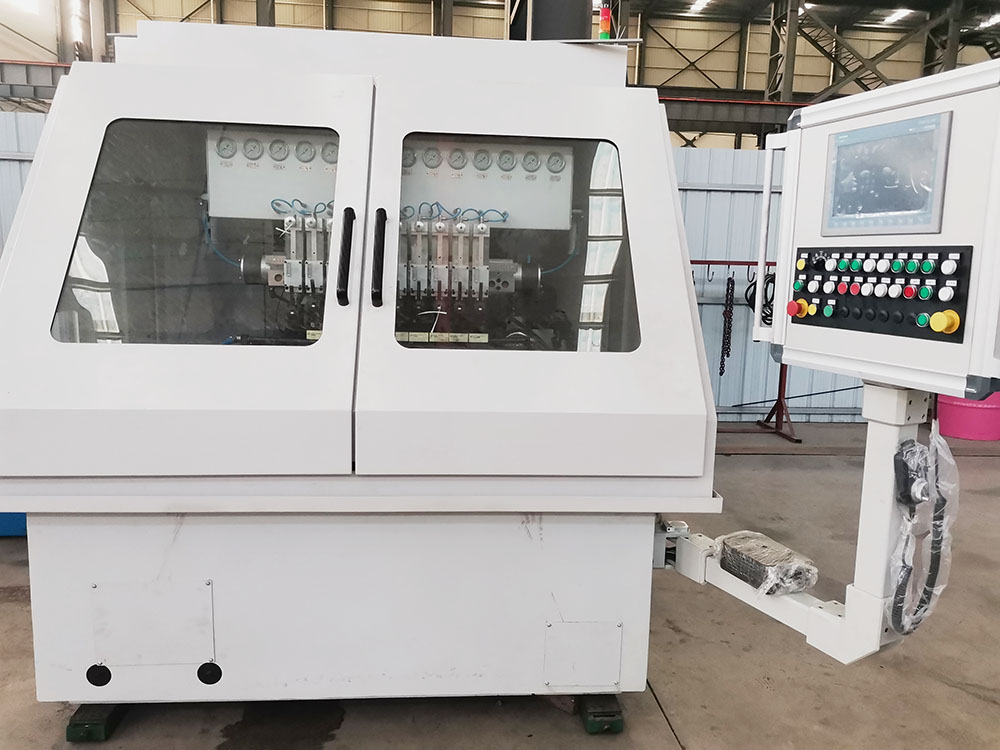

通过式超精机
Pass through superfinishing machine
设备名称：通过式超精机6250
功能介绍：圆柱体外径超精
3MZ6250CNC加工范围
|
参数 |
加工范围外圈 |
|
工件外径 |
φ10～φ50mm |
|
工件长度 |
10～75mm |
|
检验项目 |
磨削精度 |
|
加工量（包括变形误差） |
0.003mm（半径方向） |
|
直线度Le |
0.001mm |
|
表面粗糙度Ra |
0.08μm |
|
圆度改善率 |
3-5波，约为20-30% |
|
7-15波，约为30-50% |
|
|
大于15波，约为50-80% |
|
|
椭圆不能改善 |
|
|
凸度 |
L≤20mm h≤0.008-0.01mm |
|
L≤35mm h≤0.01-0.015mm |
|
|
L≥35mm h≤0.01-0.018mm |
|
|
表面质量 |
不许有烧伤、毛刺、磨伤、磕碰伤等质量问题 |

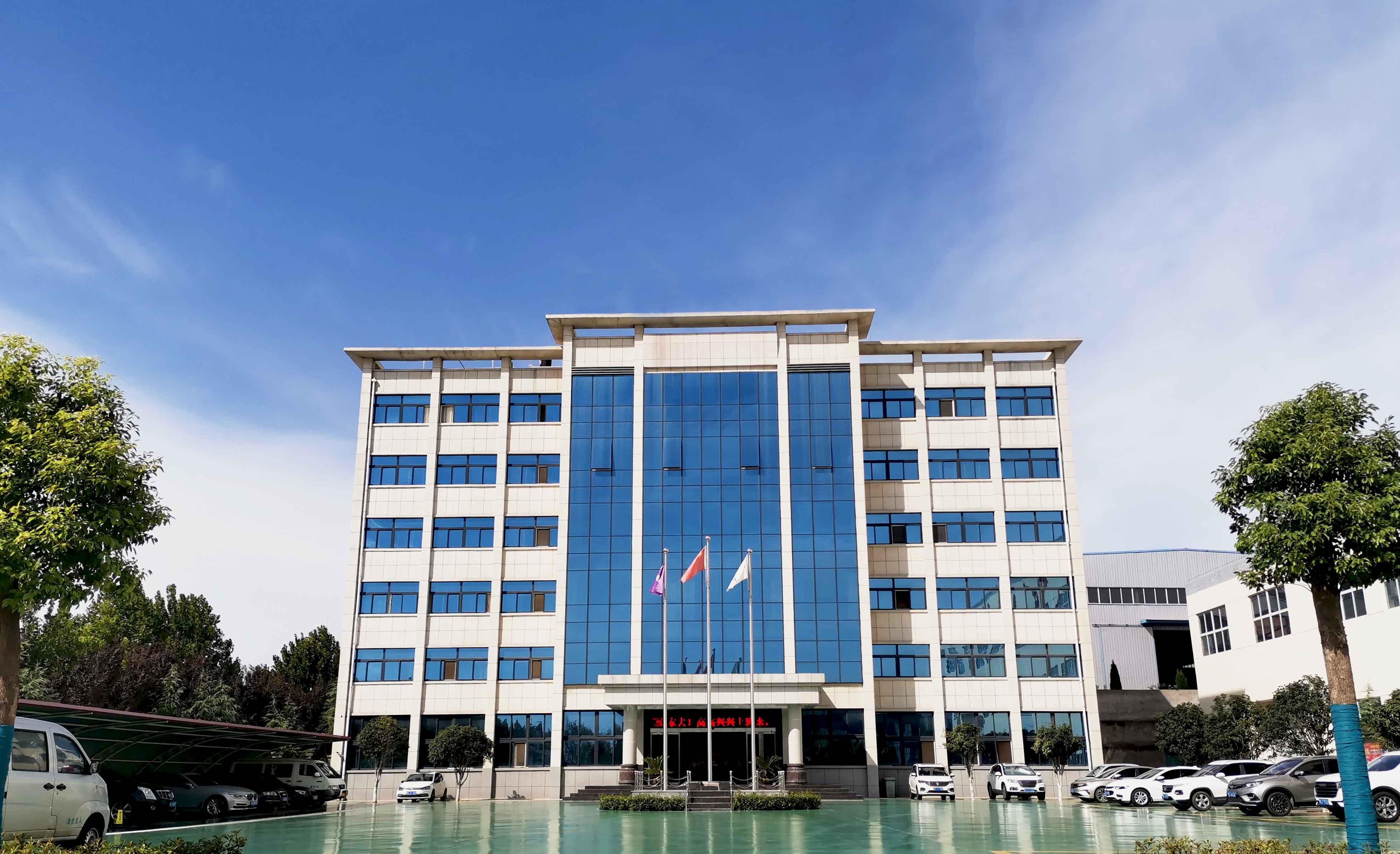

福优特智能装备-公司简介
Fuyoute intelligent equipment - Company Profile
福优特(洛阳)智能装备有限公司地处“十三朝古都”的工业重镇洛阳，成立于2020年3月，注册资本1000万元，专注于研发制造高品质轴承套圈和滚子的磨削及超精设备。公司拥有40多位具有丰富行业经验的技能人才，其中技术研发团队9人，具备轴承套圈和滚子的磨床、超精机床及其智能产线的研发设计、生产制造、安装调试的技术实力，致力于进口设备替代并实现国内高端轴承的加工设备的国产化。
诚邀您的参与！
180-3936-9062
邮箱：future_smz@163.com
办公地址：中国(河南)自由贸易试验区洛阳片区涧西区
蓬莱路2号洛阳国家大学科技园3-2幢407室
厂区地址：洛阳市新安县洛新产业集聚区京津路与纬二
路交叉口海思德重工院内
